Abstrakt:Keďže komerčné budovy vyžadujú spoľahlivejšie, energeticky úspornejšie a klimaticky prispôsobené riešenia chladenia,Komerčný vzduchom chladený vodný chladičsa stáva čoraz praktickejšou voľbou.Bluewayvyvíja komerčné riešenia vzduchom chladených vodných chladičov pre hotely, kancelárske veže, školy, nemocnice, továrne a iné náročné zariadenia s dizajnom prispôsobeným prostrediam s vysokou teplotou. Táto príručka vysvetľuje, ako tieto chladiče fungujú, ich hlavné komponenty, kľúčové výhody, aplikácie a faktory, ktoré by kupujúci mali zvážiť pred výberom systému.
Obsah
- Čo je komerčný vzduchom chladený vodný chladič?
- Ako funguje komerčný vzduchom chladený vodný chladič?
- Aké sú kľúčové komponenty?
- Aké sú hlavné výhody?
- Kde je možné použiť komerčné vzduchom chladené vodné chladiče?
- Ako by ste si mali vybrať správny chladič?
- Faktory výberu komerčného vzduchom chladeného vodného chladiča
- Ako môžete zlepšiť spoľahlivosť a životnosť chladiča?
- Často kladené otázky
- Záver

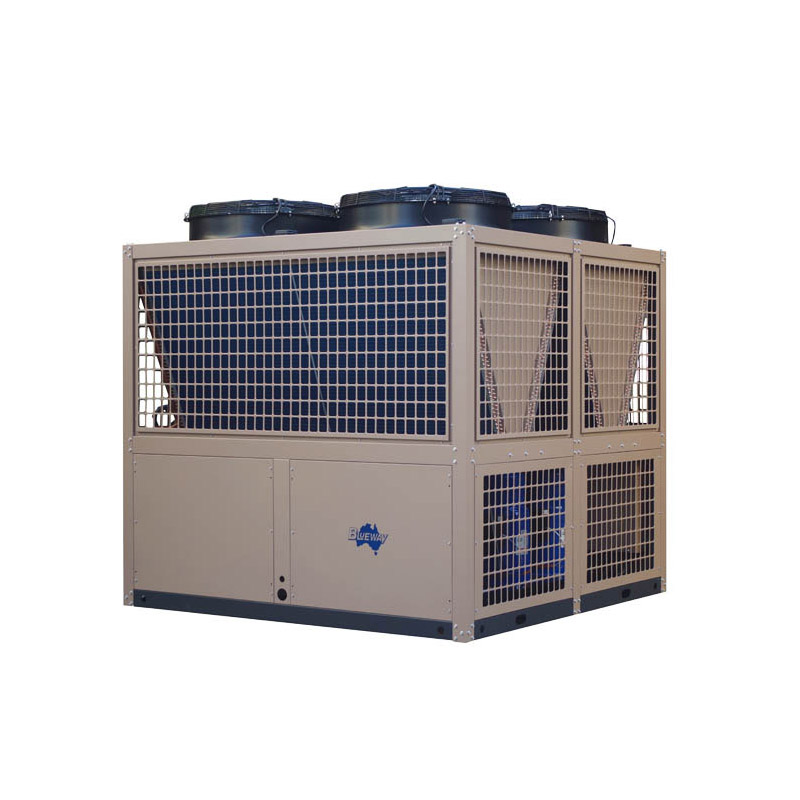

Čo je komerčný vzduchom chladený vodný chladič?
Komerčný vzduchom chladený vodný chladič je chladiaci systém na báze chladenia navrhnutý na odstraňovanie tepla z vody a poskytovanie riadenej dodávky chladenej vody pre komerčné zariadenia. Na rozdiel od vodou chladených systémov odvádza teplo priamo do okolitého vzduchu, čím eliminuje potrebu chladiacej veže a súvisiacej infraštruktúry kondenzačnej vody.
Pre komerčné projekty môže táto konfigurácia zjednodušiť inštaláciu a znížiť množstvo potrebného podporného zariadenia. Séria BAWC spoločnosti Blueway je navrhnutá pre komerčné aplikácie a možno ju nakonfigurovať do náročných tropických prostredí, kde vonkajšie teploty môžu dosiahnuť približne 53 °C. Systém je možné prispôsobiť aj pre klimatizačné aplikácie vyžadujúce nižšie teploty výstupnej vody.
Typické aplikácie zahŕňajú:
- Hotely a rezorty
- Kancelárske veže a komerčné budovy
- Školy a vzdelávacie zariadenia
- Nemocnice a zdravotnícke budovy
- Továrne a priemyselné zariadenia
- Vilové skupiny a veľké obytné budovy
- Inžinierske projekty vyžadujúce centralizované systémy chladenej vody
Pre projektantov, ktorí hľadajú komerčné riešenie chladenia, môžete tiež preskúmaťrad vzduchom chladených vodných chladičovna porovnanie rôznych konfigurácií systému.
Ako funguje komerčný vzduchom chladený vodný chladič?
Princíp činnosti je založený na prenose tepla z vodného okruhu do chladiaceho okruhu a konečnom uvoľnení tohto tepla do okolitého vzduchu.
- Voda vstupuje do výmenníka tepla:Teplá voda preteká okruhom na strane vody.
- Teplo sa absorbuje:Chladivo absorbuje teplo z vody cez výmenník tepla.
- Kompresia chladiva:Kompresor zvyšuje tlak a teplotu chladiva.
- Odvod tepla:Cievka kondenzátora prenáša teplo z chladiva do vonkajšieho vzduchu.
- Rozšírenie:Škrtiace alebo expanzné zariadenie znižuje tlak chladiva.
- Nepretržité chladenie:Chladivo sa vracia do výmenníka tepla a cyklus sa opakuje.
Táto kombinácia chladiacich a vodných okruhov umožňuje systému udržiavať riadenú dodávku chladenej vody a zároveň nepretržite odvádzať teplo z budovy alebo z vodovodnej aplikácie.
Aké sú kľúčové komponenty?
Výkon komerčného chladiča vo veľkej miere závisí od kvality a koordinácie jeho hlavných komponentov. Dobre navrhnutý systém vyvažuje účinnosť prenosu tepla, výkon kompresora, presnosť riadenia, bezpečnosť a udržiavateľnosť.
| Komponent | Primárna funkcia | Komerčná hodnota |
|---|---|---|
| Kompresor | Cirkuluje a stláča chladivo | Podporuje stabilné a efektívne chladenie |
| Cievka kondenzátora | Odvádza teplo z chladiva do vonkajšieho vzduchu | Nevyhnutné pre prevádzku pri vysokej atmosfére |
| Doskový výmenník tepla | Prenáša teplo medzi vodou a chladivom | Poskytuje vysokú tepelnú účinnosť a kompaktný dizajn |
| Vodná pumpa | Cirkuluje chladenú vodu | Udržuje spoľahlivý prietok vody |
| Expanzné zariadenie | Riadi tlak a prietok chladiva | Zlepšuje ovládanie a stabilitu systému |
| Mikroprocesorový ovládač | Monitoruje a riadi prevádzku systému | Zlepšuje riadenie teploty a ochranu |
| Bezpečnostný ochranný systém | Detekuje abnormálne prevádzkové podmienky | Pomáha chrániť zariadenie a znižuje prestoje |
Komerčné systémy spoločnosti Blueway využívajú technológiu prenosu tepla pomocou rebier a rúrok, hliníkové rebrá s hydrofilnou úpravou, medené rúrky s vnútornou drážkou, inteligentné digitálne ovládacie prvky a voliteľné konfigurácie obehových čerpadiel. Konštrukcia tiež obsahuje ochranné funkcie, ako je ochrana proti vysokému a nízkemu tlaku, ochrana proti preťaženiu kompresora, ochrana proti prietoku vody, ochrana proti výpadku fázy a ochrana proti zamrznutiu.
Aké sú hlavné výhody?
1. Navrhnuté pre vysoké okolité teploty
Komerčné zariadenia v Perzskom zálive a tropických oblastiach čelia veľkej výzve: konvenčné chladiace zariadenia môžu mať znížený výkon, keď sú vonkajšie teploty extrémne vysoké. Konštrukcia chladiča orientovaného na tropické prostredie môže za týchto podmienok poskytnúť väčšiu prevádzkovú istotu.
2. Efektívny prenos tepla
Kvalitné výmenníky tepla a optimalizované špirály kondenzátora pomáhajú zlepšiť prenos tepelnej energie. Efektívna výmena tepla je dôležitá, pretože priamo ovplyvňuje chladiaci výkon a prevádzkové náklady.
3. Inteligentné ovládanie
Mikroprocesorový ovládač s digitálnym displejom dokáže monitorovať prevádzkové podmienky a poskytovať presné riadenie teploty. Rozhrania ako RS485 môžu v prípade potreby podporovať aj integráciu do centralizovaných systémov riadenia budov.
4. Flexibilná inštalácia
Vzduchom chladené systémy nevyžadujú chladiacu vežu ani slučku kondenzátor-voda. To môže byť obzvlášť cenné tam, kde ide o priestor na inštaláciu, dostupnosť vody alebo zložitosť infraštruktúry.
5. Modulárne a prispôsobené riešenia
Veľké komerčné projekty môžu vyžadovať rôzne chladiace kapacity alebo viaceré chladiace moduly. Modulárne konfigurácie môžu poskytnúť väčšiu flexibilitu pre inžinierske projekty, dopravu, inštaláciu a budúce plánovanie kapacity.
Kde je možné použiť komerčné vzduchom chladené vodné chladiče?
Vďaka všestrannosti komerčného vzduchom chladeného chladiča vody je vhodný pre širokú škálu zariadení. Správna konfigurácia závisí od požadovanej teploty vody, chladiaceho výkonu, okolitých podmienok, prevádzkového plánu a návrhu projektu.
- Hotely:Podporuje požiadavky na chladenú vodu pre zariadenia pre hostí a aplikácie centralizovaného chladenia.
- Kancelárske veže:Poskytuje centralizovaný zdroj chladenia pre veľké obývané priestory.
- Nemocnice:Pomáha udržiavať stabilné podmienky chladenia pre náročné zdravotnícke prostredia.
- školy:Ponúka možnosť centralizovanej regulácie teploty pre vzdelávacie budovy.
- Továrne:Môže podporovať požiadavky súvisiace s procesom alebo chladením zariadenia.
- Obytný vývoj:Vhodné pre vilové skupiny a veľké rezidenčné projekty.
- Inžinierske projekty:Modulárne konfigurácie môžu byť začlenené do prispôsobených návrhov HVAC.
V tropických aplikáciách v Perzskom zálive možno vzduchom chladené vodné chladiče použiť aj na chladenie vody v strešnej nádrži pre aplikácie, ako sú kúpeľne, kuchyne, práčovne a iné potreby domácej vody, za predpokladu, že systém je vhodne navrhnutý pre zamýšľanú aplikáciu vody.
Ako by ste si mali vybrať správny chladič?
Výber komerčného chladiča by mal zahŕňať viac než len porovnávanie nákupnej ceny. Technické tímy a manažéri obstarávania by mali vyhodnotiť kompletné prevádzkové prostredie a požiadavky na životný cyklus.
- Určite chladiaci výkon:Vypočítajte skutočné chladiace zaťaženie a nevyberajte zariadenie iba podľa veľkosti budovy.
- Definujte vstupnú a výstupnú teplotu vody:Rôzne aplikácie vyžadujú rôzne rozsahy teplôt chladenej vody.
- Skontrolujte okolité podmienky:Oblasti s vysokou teplotou vyžadujú zariadenia špeciálne navrhnuté pre vysoké vonkajšie teploty.
- Skontrolujte požiadavky na napájanie:Pred objednávkou si overte napätie, frekvenciu, fázu a elektrickú kapacitu.
- Vyhodnoťte kontroly:Skontrolujte, či sú potrebné RS485, centralizované ovládanie alebo iné komunikačné funkcie.
- Zvážte prístup údržby:Usporiadanie zariadenia by malo technikom umožniť kontrolu cievok, čerpadiel, elektrických komponentov a chladiacich komponentov.
- Diskutujte o prispôsobení:Pre veľké inžinierske projekty môžu OEM alebo prispôsobené riešenia poskytnúť lepšie prispôsobenie ako štandardné vybavenie.
Faktory výberu komerčného vzduchom chladeného vodného chladiča
| Faktor výberu | Čo by si kupujúci mali skontrolovať | Prečo na tom záleží |
|---|---|---|
| Chladiaca kapacita | Požadované chladiace zaťaženie a špičkový dopyt | Zabraňuje poddimenzovaniu alebo zbytočnému predimenzovaniu |
| Teplota okolia | Maximálna vonkajšia návrhová teplota | Určuje vhodnosť pre horúce podnebie |
| Výstupná teplota vody | Požiadavky na teplotu špecifické pre aplikáciu | Zabezpečuje, že chladič zodpovedá konečnému použitiu |
| Kontrolný systém | Digitálny ovládač a komunikačné rozhranie | Podporuje presnú prevádzku a centralizovanú správu |
| Inštalácia | Dostupný priestor, prietok vzduchu a servisná vzdialenosť | Ovplyvňuje efektivitu inštalácie a údržbu |
| servis | Prístupnosť komponentov a podpora dodávateľov | Pomáha znižovať dlhodobé prestoje |
Ako môžete zlepšiť spoľahlivosť a životnosť chladiča?
Aj vysokovýkonný chladič vyžaduje primeranú obsluhu a údržbu. Správcovia budov môžu zlepšiť dlhodobú spoľahlivosť zavedením programu preventívnej údržby.
- Udržujte cievky kondenzátora čisté a bez nadmerného prachu alebo nečistôt.
- Pravidelne kontrolujte prietok vody a prevádzkové podmienky čerpadla.
- Monitorujte prevádzkové parametre na strane chladiva.
- Skontrolujte elektrické pripojenia a ochranné zariadenia.
- Skontrolujte abnormálny hluk, vibrácie alebo kolísanie teploty.
- Okolo vzduchom chladeného kondenzátora udržujte dostatočné prúdenie vzduchu.
- Skontrolujte alarmy ovládača a prevádzkové záznamy.
- Naplánujte odbornú kontrolu podľa požiadaviek na zariadenie a projekt.
Pre komerčné inštalácie je preventívna údržba obzvlášť dôležitá, pretože neočakávané prestoje chladiaceho systému môžu ovplyvniť pohodlie budovy, výrobné plány, bezpečnosť používateľov a prevádzkové náklady.
Často kladené otázky
Aký je hlavný rozdiel medzi vzduchom a vodou chladeným chladičom?
Vzduchom chladený chladič odvádza teplo priamo do vonkajšieho vzduchu, zatiaľ čo vodou chladený chladič bežne používa kondenzačnú vodu a chladiacu vežu. Vzduchom chladené konštrukcie môžu zjednodušiť infraštruktúru, pretože nevyžadujú chladiacu vežu ani okruh vody s kondenzátorom.
Môže komerčný vzduchom chladený vodný chladič fungovať vo veľmi horúcom podnebí?
áno. Výber chladiča musí brať do úvahy maximálnu vonkajšiu návrhovú teplotu. Konštrukcie komerčných chladičov Blueway orientovaných na tropické oblasti sú určené pre podmienky s vysokým okolitým prostredím a môžu byť navrhnuté na prevádzku v prostrediach dosahujúcich približne 53 °C.
Môže chladič poskytnúť vodu s teplotou 7 °C?
Áno, spoločnosť Blueway uvádza, že môže poskytnúť iný dizajn chladiča pre klimatizačné aplikácie s teplotou výstupnej vody približne do 7 °C. Aplikácie s chladenou vodou pre domácnosť používajú odlišný dizajn a nemali by sa považovať za identické konfigurácie.
Môže byť komerčný chladič prispôsobený na výkon 60 Hz?
áno. Blueway naznačuje, že je možné poskytnúť konfigurácie 60 Hz, hoci náklady a možnosti kompresora sa môžu líšiť od štandardných konfigurácií 50 Hz. Elektrické požiadavky projektu by mali byť potvrdené pred výrobou.
Môžu byť veľké komerčné chladiče odoslané do zahraničia?
Veľké systémy môžu byť navrhnuté s ohľadom na prepravu a nakladanie kontajnerov. Kupujúci by mali poskytnúť požadovaný model, množstvo, miesto určenia a požiadavky na projekt, aby výrobca mohol pripraviť vhodný plán nakladania a prepravy.
Záver
Dobre navrhnutýKomerčný vzduchom chladený vodný chladičmôže poskytnúť efektívnu kombináciu spoľahlivého chladenia, inteligentného ovládania, flexibility inštalácie a vysokého okolitého výkonu pre moderné komerčné zariadenia. Pre projekty v náročných klimatických podmienkach je obzvlášť dôležitý výber systému navrhnutého podľa skutočných prevádzkových podmienok. Komerčné chladiace riešenia spoločnosti Blueway kombinujú inžinierstvo orientované na tropické oblasti, účinné komponenty na prenos tepla, inteligentné ovládanie, bezpečnostnú ochranu a škálovateľné konfigurácie, aby vyhovovali rôznym komerčným požiadavkám na chladenie. Ak plánujete hotel, kanceláriu, nemocnicu, továreň, školu alebo veľký inžiniersky projekt HVAC, preskúmajte riešenia komerčných vzduchom chladených vodných chladičov od spoločnosti Blueway akontaktujte náspre technickú konzultáciu, odporúčania pre konfiguráciu a cenovú ponuku pre konkrétny projekt.
